Miệng gió 1 lớp là gì? Có phù hợp với hệ thống HVAC không

Miệng gió 1 lớp là gì – định nghĩa & bản chất

Trước khi đánh giá tính ứng dụng, ta cần làm rõ miệng gió 1 lớp là gì, để từ đó hiểu được ưu/nhược điểm và khả năng tích hợp trong hệ thống HVAC.

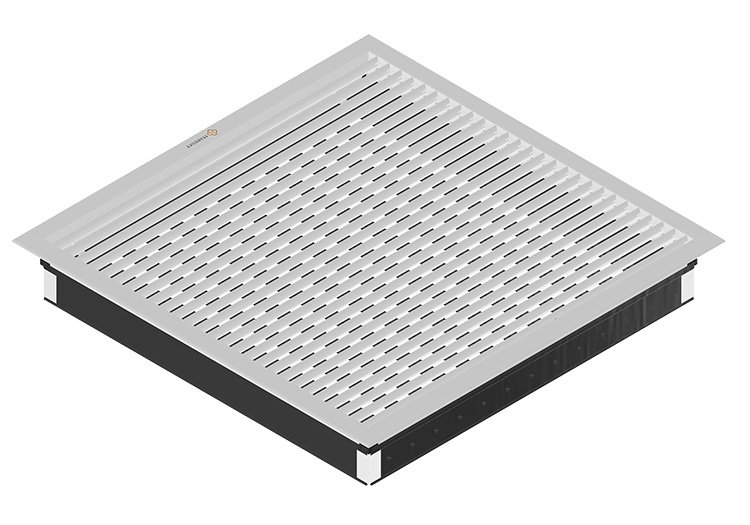

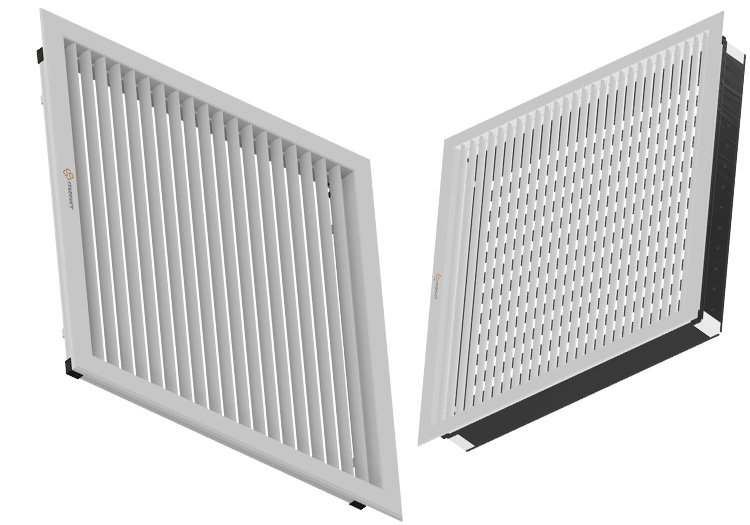

Miệng gió 1 lớp (còn gọi là cửa gió nan đơn, air grille 1 lớp) là loại miệng gió có duy nhất một lớp nan gió cố định hoặc có thể điều chỉnh mà không có lớp phụ lọc hoặc lớp đối xứng bên trong. Nó thường gồm khung và các nan đơn (thẳng hoặc nghiêng) để dẫn hướng dòng không khí. Trong danh mục cửa gió, người ta phân biệt rõ giữa miệng gió 1 lớp (SG1 – Single Grill 1 layer) và miệng gió 2 lớp (SG2 – hai lớp nan hoặc có lớp lọc kèm theo).

Xét về bản chất, bên cạnh lớp nan chính, miệng gió 1 lớp có thể tích hợp van điều chỉnh lưu lượng (OBD) hoặc lưới chắn côn trùng ở mặt ngoài, nhưng về cấu trúc chính vẫn không có lớp lọc hoặc lớp nan phụ thứ hai như ở loại 2 lớp. Điều này làm cho miệng gió 1 lớp thường đơn giản, mỏng nhẹ, dễ lắp và chi phí thấp hơn so với loại nhiều lớp.

→ Việc hiểu chính xác miệng gió 1 lớp là gì rất quan trọng khi chọn loại miệng gió cho hệ thống HVAC, vì nó ảnh hưởng trực tiếp lên khả năng phân bố gió, tổn thất áp suất, lọc bụi và hiệu quả vận hành tổng thể.

Cấu tạo & thành phần chính của miệng gió 1 lớp

Các kỹ sư thiết kế và chủ đầu tư thường muốn biết miệng gió 1 lớp là gì từ góc nhìn kỹ thuật: cấu tạo chi tiết ra sao và mỗi thành phần đóng vai trò như thế nào.

Khung – vật liệu & gia cố

Khung miệng gió 1 lớp thường được làm từ nhôm định hình hoặc thép mạ (mạ kẽm hoặc inox). Độ dày khung phổ biến khoảng 0,8 mm → 1,2 mm (có thể lên tới 2–3 mm cho dự án lớn) để đảm bảo độ cứng và tránh biến dạng. Ngoài ra, để tăng cứng, khung thường có gân gia cường, ke góc và thanh tăng cứng ngang/dọc tại những cửa lớn.

Nan gió – hình dạng & điều chỉnh

Nan gió là phần chính dẫn hướng dòng không khí. Trong miệng gió 1 lớp:

• Nan cố định: góc nghiêng cố định, không thể điều chỉnh.
• Nan có thể điều chỉnh: cho phép thay đổi góc (ví dụ 0° – 15°) để điều hướng gió (hướng ngang, hướng xuống).
• Cánh nan thường làm từ nhôm hợp kim hoặc vật liệu tương đương, độ dày từ ~ 0,8 mm đến ~ 1,5 mm tùy thiết kế.
• Bề mặt nan thường phủ sơn tĩnh điện (RAL 9010, 9016 hoặc màu tùy chọn) để chống ăn mòn và dễ vệ sinh.

Phụ kiện bổ sung

• Van OBD (Opposed Blade Damper): van điều chỉnh lượng gió, lắp bên trong khung để điều chỉnh lưu lượng gió qua miệng gió.
• Lưới chắn côn trùng / lưới lọc sơ cấp: Khi miệng gió tiếp xúc môi trường ngoài, có thể thêm lưới inox hoặc nhôm để ngăn bụi bẩn, côn trùng vào ống gió.
• Cơ chế tháo lắp: Một số loại 1 lớp có thiết kế mở dễ dàng (hinge, chốt) để vệ sinh hoặc bảo trì.

Kích thước & tiết diện hiệu dụng

• Kích thước mặt ngoài (khung) và kích thước cổ nối với ống gió được thiết kế theo chuẩn dự án, thường từ 150×150 mm lên đến 600×600 mm hoặc hơn.
• Tiết diện hiệu dụng (thông gió thực tế) thường nhỏ hơn diện tích khung do không gian nan khung chiếm chỗ. Ví dụ, miệng gió nan T có tiết diện hữu dụng ~ 79 %, nan Z ~ 48 %, loại khe có thể thấp hơn.
• Yếu tố mật độ nan (khoảng cách giữa các nan) ảnh hưởng áp suất rơi và cản lực gió.

→ Khi hiểu rõ cấu tạo từng thành phần này, bạn có thể đánh giá xem miệng gió 1 lớp là gì trong bối cảnh cụ thể (ví dụ: gió cấp, hồi, xả) và quyết định có nên dùng hay không trong hệ HVAC của mình.

Phân loại biến thể phổ biến của miệng gió 1 lớp

Để áp dụng thực tế, cần biết có bao nhiêu dạng miệng gió 1 lớp là gì tồn tại, vì mỗi biến thể phù hợp với tình huống khác nhau. Dưới đây các loại phổ biến:

Miệng gió 1 lớp nan ngang (HSAG – Horizontal Single Air Grille)

Nan bố trí ngang song song, thường điều chỉnh được góc nhẹ để hướng gió xuống hoặc ngang. Dùng cho khu vực gió thổi ngang, lắp trên vách hoặc trần thấp.

Miệng gió 1 lớp nan dọc / nan đứng

Nan hướng dọc để hướng gió đi theo chiều dọc nhiều hơn, phù hợp khi muốn thổi gió lên cao hoặc xuống thấp.

Miệng gió 1 lớp cố định (non-adjustable single grille)

Nan không thể điều chỉnh, cấu trúc cố định. Ưu điểm là đơn giản, giá rẻ; nhược điểm là không linh hoạt điều hướng gió.

Miệng gió 1 lớp tháo lắp (removable single grille)

Thiết kế bản lề/chốt để tháo ra dễ dàng trong việc vệ sinh, bảo trì. Thường dùng ở khu vực cần vệ sinh định kỳ.

Miệng gió 1 lớp tích hợp van OBD

Một biến thể cao cấp hơn: nan van chỉnh lưu lượng trong cùng khung 1 lớp, giúp kiểm soát gió từ miệng gió.

Biến thể theo hình dáng – vuông, chữ nhật, tròn, khe (slot)

Miệng gió 1 lớp còn được thiết kế với mặt khung hình vuông, hình chữ nhật dài (slot), hình tròn nếu cần bố trí đặc thù

→ Tóm lại, khi bạn hiểu các biến thể này, bạn sẽ chọn được loại miệng gió 1 lớp phù hợp cho từng vị trí trong hệ thống HVAC.

Ưu nhược điểm & so sánh với loại miệng gió khác

Đã biết miệng gió 1 lớp là gì và cấu tạo – phân loại, bước tiếp theo là đánh giá ưu nhược điểm và so sánh với các loại miệng gió khác (nhất là miệng gió 2 lớp) để quyết định nên dùng hay không.

Ưu điểm của miệng gió 1 lớp

• Thiết kế đơn giản, ít chi tiết → dễ chế tạo, chi phí thấp hơn so với cửa nhiều lớp hoặc có thêm lớp lọc.
• Kích thước tổng thể mỏng gọn, nhẹ, dễ lắp đặt và tích hợp trong không gian hạn chế (trần thấp, khe nhỏ).
• Dễ bảo trì, vệ sinh nếu có thiết kế tháo lắp.
• Tổn thất áp suất thấp hơn so với cửa gió nhiều lớp (ít cản hơn).
• Khả năng phân phối gió hiệu quả nếu được thiết kế đúng – trong các môi trường không đòi hỏi lọc cao.

Nhược điểm & hạn chế

• Không có lớp lọc bên trong → dễ bị bụi, côn trùng xâm nhập vào hệ thống ống gió nếu không thêm lưới lọc riêng.
• Khả năng điều hướng gió kém hơn nếu nan cố định hoặc không có điều chỉnh.
• Tính linh hoạt thấp khi cần thay đổi lưu lượng gió lớn.
• Trong các dự án yêu cầu cao về chất lượng không khí (phòng sạch, bệnh viện), miệng gió 1 lớp thường không đáp ứng được yêu cầu lọc/tiêu chuẩn.
• So với miệng gió 2 lớp (SG2), loại 1 lớp có khả năng cách ly âm / chặn nhiễu thấp hơn nếu lớp phụ có tính năng cách âm (nếu loại 2 lớp tích hợp lớp cách âm).

So sánh (bảng tóm tắt)

→ So sánh cho thấy, miệng gió 1 lớp phù hợp với các ứng dụng bình thường, nơi không yêu cầu quá cao về lọc, nhưng có những tình huống trong hệ thống HVAC mà loại 2 lớp hoặc cửa gió chuyên dụng vẫn cần thiết để đảm bảo hiệu suất và chất lượng không khí.

Vai trò ứng dụng & đánh giá “có phù hợp với hệ thống HVAC không”

Trước khi kết luận “có nên dùng miệng gió 1 lớp trong hệ thống HVAC hay không”, ta cần đánh giá vai trò, ứng dụng thực tế và các điều kiện cần để phù hợp.

Vai trò & ứng dụng thực tế

• Miệng gió 1 lớp thường dùng làm cửa cấp gió (Supply Air Grill) hoặc cửa hồi (Return Air Grill) trong các tòa nhà dân dụng, văn phòng, nhà xưởng, nơi không yêu cầu tiêu chuẩn sạch cao.
• Tại những vị trí không tiếp xúc trực tiếp với môi trường bên ngoài (ví dụ bên trong trần giả), nó có thể hoạt động hiệu quả và ổn định.
• Trong các khu vực có điều kiện khí hậu trung bình, môi trường không nhiều bụi bẩn hay ô nhiễm, miệng gió 1 lớp có thể đáp ứng tốt.
• Có thể dùng thêm lưới lọc sơ cấp hoặc lắp đặt trước/sau miệng gió để hỗ trợ lọc bụi khi cần.

Điều kiện để “phù hợp” với hệ thống HVAC

• Môi trường sạch mức trung bình: nếu không yêu cầu tiêu chuẩn cao (ví dụ không phải phòng sạch, khu y tế nghiêm ngặt).
• Vị trí không bị ảnh hưởng trực tiếp bụi / côn trùng: nếu lắp ngoài trời, cần thêm louver chống mưa và lưới chắn.
• Lưu lượng gió & tốc độ phù hợp: nếu thiết kế hệ thống HVAC đảm bảo vận tốc gió không quá cao, để miệng gió 1 lớp không gây tiếng ồn hoặc cản dòng mạnh.
• Bảo trì định kỳ: phải có kế hoạch vệ sinh, kiểm tra để tránh bụi bám gây suy giảm hiệu suất.
• Kết hợp phụ kiện bổ trợ: van OBD để điều chỉnh gió, lưới lọc sơ cấp nếu cần.

Miệng gió 1 lớp có phù hợp với hệ thống HVAC không?

• Trong nhiều hệ thống HVAC thông thường, dùng cho công trình văn phòng, trung bình, khu vực không yêu cầu lọc cao, miệng gió 1 lớp hoàn toàn có thể phù hợp nếu được thiết kế và bảo trì đúng cách.
• Tuy nhiên, với hệ thống yêu cầu cao về chất lượng không khí (phòng sạch, phòng mổ, phòng ICU, phòng sạch công nghiệp…), việc chỉ dùng 1 lớp miệng gió có thể không đáp ứng được tiêu chuẩn lọc hoặc bảo vệ hệ thống khỏi bụi/nhiễm khuẩn.
• Nếu môi trường có nhiều bụi hoặc ô nhiễm, bạn nên cân nhắc loại 2 lớp hoặc thêm bộ lọc trước/sau miệng gió.
• Do đó, việc sử dụng miệng gió 1 lớp trong hệ thống HVAC phải đi kèm với đánh giá môi trường, yêu cầu sạch và phương án bảo trì phụ kiện hỗ trợ.

Hiểu sai phổ biến, cảnh báo và mở rộng góc nhìn

Khi tìm “miệng gió 1 lớp là gì”, nhiều người cũng dễ rơi vào những hiểu nhầm hoặc áp dụng sai. Phần này giúp bạn phân biệt rõ và mở rộng góc nhìn hợp lý.

Hiểu sai phổ biến

1. “Miệng gió 1 lớp là rẻ nên đủ dùng cho mọi công trình” → Thực tế: giá thấp là ưu điểm, nhưng nếu dự án yêu cầu lọc cao hoặc môi trường nhiều bụi, loại 1 lớp không đáp ứng được.
2. “Một lớp nan là đủ để điều hướng gió tốt” → Nếu nan cố định hoặc không điều chỉnh, khả năng điều hướng gió kém, có vùng “luồng chết” không gió đến.
3. “Không cần bảo trì nếu lắp 1 lớp” → Sai: vì không có lớp lọc phụ, bụi dễ bám trực tiếp lên nan/khung và theo thời gian làm giảm hiệu suất.
4. “Miệng gió 1 lớp luôn có tổn thất áp suất thấp” → Không hẳn: nếu kích cỡ nhỏ, nan dày, khoảng cách nan hẹp thì vẫn có cản đáng kể.

Cảnh báo & lưu ý khi sử dụng

• Khi đặt miệng gió 1 lớp tiếp xúc môi trường ngoài, cần bổ sung louver chống mưa và lưới chắn để tránh mưa hắt và côn trùng.
• Kiểm tra tốc độ gió đầu ra: nếu quá cao, gây tiếng ồn hoặc cảm giác gió “lạnh gắt” — cần thiết kế lại kích thước hoặc điều chỉnh góc nan.
• Trong lắp đặt lớn hoặc không gian rộng, nên dùng cửa gió nhiều lớp hoặc khuếch tán để phân phối đều không khí, thay vì dùng quá nhiều cửa 1 lớp nhỏ cục bộ.
• Khi nâng cấp hệ thống HVAC (ví dụ cải tạo), nếu trước dùng 1 lớp, bạn nên xét khả năng thay sang loại 2 lớp hoặc thêm hệ lọc trung gian để đạt tiêu chuẩn mới.

Mở rộng góc nhìn

• Trong nhiều công trình hiện đại, người ta kết hợp miệng gió 1 lớp ống gió có lớp cách âm / lớp lọc để giảm chi phí đầu vào nhưng vẫn đảm bảo hiệu quả cấp gió và chất lượng không khí.
• Ngoài ra, trong các thiết kế hệ thống HVAC thông minh, người ta có thể dùng miệng gió 1 lớp tích hợp cảm biến van điều khiển tự động để điều chỉnh lưu lượng theo nhu cầu thực tế, giúp cân bằng giữa chi phí và hiệu quả.
• Đối với dự án yêu cầu cao, tuy “miệng gió 1 lớp là gì” chỉ là khái niệm đơn giản, nhưng vai trò của nó có thể mở rộng nếu được tích hợp với công nghệ lọc / cảm biến / điều khiển hiện đại.

Hiểu đúng miệng gió 1 lớp là gì giúp bạn đưa ra lựa chọn phù hợp cho từng công trình HVAC. Đây là giải pháp tối ưu cho môi trường tiêu chuẩn cơ bản, nhờ thiết kế đơn giản, giá rẻ và dễ bảo trì. Tuy nhiên, với các yêu cầu khắt khe hơn về chất lượng không khí, bạn cần cân nhắc kỹ lưỡng về lọc bụi, cách âm và khả năng điều chỉnh. Hãy dựa vào mục tiêu sử dụng để quyết định nên dùng miệng gió 1 lớp hay lựa chọn khác phù hợp hơn.FAQ
